Lec4: Abstract Syntax

定义#

Semantic action 就是附着在 parsing 过程中的计算或副作用。

它可以是：

• 计算表达式的值
• 构造抽象语法树节点
• 更新符号表
• 记录源代码位置
• 触发中间代码生成

对产生式

可以理解为：当 parser 识别出右部 B C D 时，执行某段动作，构造出左部 A 对应的语义结果。

也就是说，除了“这个短语存在”，我们还关心：

基本思想#

在 recursive-descent parser 中：

• 每个 non-terminal 对应一个函数
• semantic action 往往就是：
  • 这个函数的 返回值
  • 或这个函数的 side effect（副作用）
  • 或两者兼有

因此，递归下降里最自然的问题就是：

这个 non-terminal 的 parsing function 应该返回什么？

语义值（semantic value）#

对于每个 terminal / non-terminal，我们都可以关联一个“语义值类型”。

例如：

• NUM 可以携带 int
• ID 可以携带 string
• E 既可以返回：
  • 一个 int（如果我们想直接求值）
  • 也可以返回一个 A_exp（如果我们想构造 AST）

这个“类型”来自编译器的实现语言，例如 C 里的 int、指针、结构体等。

表达式 grammar 例子#

这一章继续使用表达式 grammar：

1
S  -> E $
2
E  -> T E'
3
E' -> + T E'
4
    | - T E'
5
    | ε
6
T  -> F T'
7
T' -> * F T'
8
    | / F T'
9
    | ε
10
F  -> id
11
    | num
12
    | (E)

这个 grammar 已经消除了左递归，因此适合 predictive / recursive-descent parsing。

例子：在 parsing 的同时求值#

如果我们的目标是 evaluate expression while parsing，那么 F() 可以直接返回一个整数值：

1
enum token {EOF, ID, NUM, PLUS, MINUS, TIMES, DIV, LPAREN, RPAREN};
2

3
union tokenval {
4
    string id;
5
    int num;
6
};
7

8
enum token tok;
9
union tokenval tokval;
10

11
// assume a lookup table mapping identifiers to integers
12
int lookup(string id);
13

14
int F(void) {
15
    switch (tok) {
16
        case ID: {
17
            int v = lookup(tokval.id);
18
            advance();
19
            return v;
20
        }
21
        case NUM: {
22
            int v = tokval.num;
23
            advance();
24
            return v;
25
        }
26
        case LPAREN: {
27
            eat(LPAREN);
28
            int v = E();
29
            eat(RPAREN);
30
            return v;
31
        }
32
        default:
33
            error("expected ID, NUM, or '('");
34
            return 0;
35
    }
36
}

这里的关键点是：

• F 不只是“识别一个 factor”
• 它还返回了这个 factor 的 语义值

例如：

• id -> 通过 lookup 取变量值
• num -> 直接返回数字
• (E) -> 返回括号内表达式的值

Return value 和 side effect#

在 recursive descent 中，semantic action 不一定非要靠返回值。

它还可以通过 side effect 完成任务。

例如：

1
S -> id := num

对应的 semantic action 可以是：

• 把 num 的值写入变量 id
• 更新符号表或运行时环境

所以递归下降中常见的两种风格是：

1. 返回值风格
   • 例如表达式求值、构造 AST 节点
2. 副作用风格
   • 例如赋值、记录声明、填符号表

很多时候二者会同时出现。

消除左递归之后，如何保持左结合？#

一个非常重要的问题是：

原始表达式 grammar 往往是左递归的，例如：

1
T -> T * F | F

但为了写 recursive-descent parser，我们通常会把它改写成：

1
T  -> F T'
2
T' -> * F T'
3
    | / F T'
4
    | ε

这样虽然 grammar 适合 top-down parsing 了，但语义动作不能简单照搬。

正确做法是：

把已经计算好的“左操作数”当参数传给 T'。

例如：

1
int T(void) {
2
    switch (tok) {
3
        case ID:
4
        case NUM:
5
        case LPAREN:
6
            return Tprime(F());
7
        default:
8
            error("expected ID, NUM, or '('");
9
            return 0;
10
    }
11
}
12

13
int Tprime(int acc) {
14
    switch (tok) {
15
        case TIMES:
16
            eat(TIMES);
17
            return Tprime(acc * F());
18
        case DIV:
19
            eat(DIV);
20
            return Tprime(acc / F());
21
        case PLUS:
22
        case MINUS:
23
        case RPAREN:
24
        case EOF:
25
            return acc;
26
        default:
27
            error("bad token in T'");
28
            return acc;
29
    }
30
}

这里：

• acc 表示已经处理好的左侧结果
• 每次看到 * F，就把 acc * F() 继续传下去
• 最终得到的是 左结合 的结果

所以：

在改写 grammar 之后，semantic action 往往也要同步改写。

基本写法#

在 Yacc / Bison 风格的 parser 中，semantic action 写在产生式后面的 { ... } 里：

1
%union { int num; string id; }
2
%token <num> INT
3
%token <id>  ID
4
%type  <num> exp
5

6
%left UMINUS
7

8
%%
9
exp : INT                    { $$ = $1; }
10
    | exp PLUS exp           { $$ = $1 + $3; }
11
    | exp MINUS exp          { $$ = $1 - $3; }
12
    | exp TIMES exp          { $$ = $1 * $3; }
13
    | MINUS exp %prec UMINUS { $$ = -$2; }
14
;

这里几个符号非常重要：

• { ... }：semantic action
• $i：右部第 i 个符号的语义值
• $$：左部 non-terminal 的语义值
• %union：声明语义值可能的多种类型
• <...>：为某个 terminal / non-terminal 指定它使用 %union 中的哪个分量

$$、$1、$2、$3 的含义#

例如：

1
exp : exp PLUS exp { $$ = $1 + $3; }

含义是：

• $1：左边那个 exp 的值
• $2：PLUS 的值（通常不需要）
• $3：右边那个 exp 的值
• $$：归约完成后，这个新的 exp 的值

也就是说：

semantic action 明确地描述了“如何由子节点的语义值构造父节点的语义值”。

Yacc 是如何实现这些语义动作的？#

Yacc 生成的 LR parser 不只维护一个 state stack，还会维护一个与之平行的：

• semantic value stack

当 parser 做一次 reduction：

1
A -> Y1 Y2 ... Yk

它会：

1. 从语义值栈顶取出这 k 个 RHS 符号的值
2. 把它们当作 $1 ... $k
3. 执行 { ... } 中的 semantic action
4. 计算出 $$
5. 弹出 RHS 的 k 个值
6. 把 $$ 压回栈中，作为新产生的 A 的语义值

所以 $i 的来源其实非常直接：

它们就是归约时栈顶那几个符号携带的语义值。

一个 reduction 的例子#

考虑：

1
exp : exp PLUS exp { $$ = $1 + $3; }

如果当前栈顶对应的是：

• 左侧 exp 的值为 1
• +
• 右侧 exp 的值为 6

那么 reduction 时会做：

1
$$ = $1 + $3
2
val = 1 + 6

然后：

• pop <exp2, 6>
• pop <+, NULL>
• pop <exp1, 1>
• push <exp, 7>

这正是“把子表达式的值归约成父表达式的值”。

LR parser 的语义动作顺序#

在 bottom-up / LR parsing 中，reduction 的发生顺序是确定的。

因此，associated semantic actions 的执行顺序也是确定的：

• bottom-up
• left-to-right
• 等价于对“虚拟 parse tree”的 postorder traversal（后序遍历）

这点很重要，因为它说明：

LR parser 中的 semantic action 执行顺序不是随意的，而是由 reduction 顺序严格决定的。

Concrete Parse Tree（具体语法树）#

从技术上说，一个 parse tree：

• 对输入中的每个 token 都有一个叶子
• 对 parsing 过程中每次使用的 grammar rule 都有一个内部节点

这种树忠实反映了 grammar 的具体形式，因此也叫：

• concrete parse tree
• 表示 concrete syntax

Concrete Parse Tree 的问题#

具体语法树通常不适合直接给后续 phase 使用，原因包括：

1. 冗余 token 太多
   • 例如 (、)
   • 对后续 type checking / IR generation 往往没有直接价值
2. 内存开销大
   • 每个 token、每次 reduction 都建节点，树会很大
3. 太依赖 grammar
   • grammar 一改，parse tree 形状就可能大改
   • 这会把 parser 的改动传染给后续所有 phase

所以 concrete parse tree 虽然“忠实”，但并不“好用”。

Abstract Syntax（抽象语法）#

Abstract syntax 的目标是给 parser 和后续 phase 之间提供一个更干净的接口。

它的核心思想是：

• 保留真正重要的 phrase structure
• 丢掉那些只为 parsing 服务的细节

例如，具体语法可能写成：

1
E -> E + T
2
   | T
3
T -> T * F
4
   | F
5
F -> n
6
   | (E)

而对应的抽象语法可以写得更直接：

1
E -> n
2
   | E + E
3
   | E * E

注意：

• 抽象语法 不是为了 parsing
• parser 仍然使用 concrete syntax
• parser 的任务是把 concrete syntax 翻译成 abstract syntax tree

AST conveys structure, not evaluation#

对表达式：

1
2 + 3 * 4

抽象语法树会表示为：

1
    +
2
   / \
3
  2   *
4
     / \
5
    3   4

这棵树说明的是：

• * 比 + 优先级高
• 3 * 4 是一个整体
• 最外层再和 2 做加法

但它 没有做语义解释，例如：

• 没有做类型检查
• 没有做常量折叠
• 也不等于“已经计算成 14”

所以：

AST 表达的是“程序结构”，而不是“程序已经执行完的结果”。

典型做法：tagged union#

如果编译器后续要操作 AST，就必须把 AST 表示成程序里的数据结构。

一种经典表示方法是：

• 对某类语法节点定义一个 typedef
• 用 enum + union 区分不同 kind 的节点

例如表达式 AST：

1
typedef struct A_exp_ *A_exp;
2

3
struct A_exp_ {
4
    enum {A_numExp, A_plusExp, A_timesExp} kind;
5
    union {
6
        int num;
7
        struct { A_exp left; A_exp right; } plus;
8
        struct { A_exp left; A_exp right; } times;
9
    } u;
10
};
11

12
A_exp A_NumExp(int num);
13
A_exp A_PlusExp(A_exp left, A_exp right);
14
A_exp A_TimesExp(A_exp left, A_exp right);

这里：

• kind 告诉我们这个节点是什么类型
• u 里存放对应类型的具体数据
• A_NumExp / A_PlusExp / A_TimesExp 是构造函数

构造函数例子#

例如构造加法节点：

1
A_exp A_PlusExp(A_exp left, A_exp right) {
2
    A_exp e = checked_malloc(sizeof(*e));
3
    e->kind = A_plusExp;
4
    e->u.plus.left = left;
5
    e->u.plus.right = right;
6
    return e;
7
}

这个函数做的事就是：

1. 分配一个新节点
2. 记录节点 kind
3. 把左右孩子接上
4. 返回这个 AST 节点

这和“返回一个 int 值”完全不同：

• 这里我们不是在 evaluate
• 我们是在 build structure

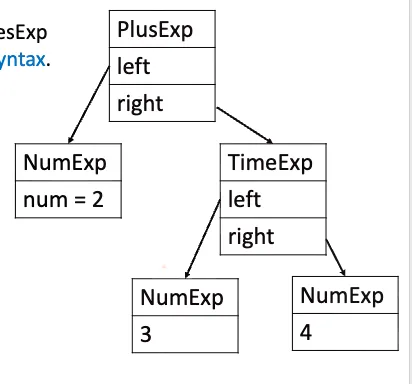

例子：构造 2 + 3 * 4 的 AST#

1
A_exp e1 = A_NumExp(2);
2
A_exp e2 = A_NumExp(3);
3
A_exp e3 = A_NumExp(4);
4
A_exp e4 = A_TimesExp(e2, e3);
5
A_exp e5 = A_PlusExp(e1, e4);

要点是：

• 要先构造 TimesExp
• 再把它作为右子树挂到 PlusExp 上

也就是说：

我们先反映语法结构，再谈后续解释。

所以这里的结果不是数字 14，而是一棵树。

parser 可以一边 parse，一边建 AST#

无论是 recursive descent 还是 Yacc-generated parser，都可以在 parsing concrete syntax 的同时构造 AST。

例如在 Yacc 中：

1
%left PLUS
2
%left TIMES
3
%%
4
exp : NUM            { $$ = A_NumExp($1); }
5
    | exp PLUS exp   { $$ = A_PlusExp($1, $3); }
6
    | exp TIMES exp  { $$ = A_TimesExp($1, $3); }
7
;

这里：

• 如果读到 NUM，就构造一个数字节点
• 如果归约出 exp PLUS exp，就构造一个加法节点
• 如果归约出 exp TIMES exp，就构造一个乘法节点

这说明 semantic action 不一定要“算值”，也可以“建树”。

求值和建树，其实只差一个返回类型#

同样一套 parsing 框架，可以有两种不同目标：

1. 直接求值
   • non-terminal 返回 int
2. 构造 AST
   • non-terminal 返回 A_exp

例如：

• exp PLUS exp { $$ = $1 + $3; }
  • 这是求值
• exp PLUS exp { $$ = A_PlusExp($1, $3); }
  • 这是建树

所以 semantic action 的本质是：

为“同一个语法结构”选择一种你想要的语义表示。

Why do positions matter?#

在 one-pass compiler 里：

• lexer、parser、semantic analysis 几乎同时进行
• 如果出错，lexer 当前的位置常常就是一个还不错的错误位置近似

但如果编译器采用 AST 结构，情况就不同了：

• parser 先把整棵树建完
• 等到 semantic analysis 真正开始时，lexer 早就到 EOF 了

这时如果发现类型错误、未定义变量等问题，就不能再依赖“当前 token 位置”了。

所以需要：

在 AST 节点里保存它对应的 source-file position。

如何保存位置？#

通常做法是：

• 在抽象语法数据结构中加入 pos 字段
• 记录该节点来自源文件的哪个位置

例如可以想象成：

1
struct A_exp_ {
2
    position pos;
3
    enum {A_numExp, A_plusExp, A_timesExp} kind;
4
    union { ... } u;
5
};

这个 pos 可以是：

• 行号
• 行号 + 列号
• 或者一个更通用的 source location 结构

position 是怎么传给 parser 的？#

为了给 AST 节点设置位置，通常需要两步：

1. lexer 把每个 token 的位置信息传出来
2. parser 在 semantic action 中把这些位置信息塞进 AST 节点

理想情况下，parser 最好也维护一个与 semantic value stack 平行的：

• position stack

这样每个 grammar symbol 的位置都可以像 semantic value 一样被访问。

Bison 与 Yacc 的区别#

这一点上：

• Bison 可以比较自然地支持位置栈
• 传统 Yacc 没有那么方便

因此在 Yacc 里，一个常见 workaround 是：

额外定义一个 pos non-terminal，让它的 semantic value 就是当前位置。

例如：

1
%{
2
extern A_OpExp(A_exp, A_binop, A_exp, position);
3
%}
4

5
%union {
6
    int num;
7
    string id;
8
    position pos;
9
    /* ... */
10
}
11

12
%type <pos> pos
13

14
%%
15
pos :                    { $$ = EM_tokpos; }
16
exp : exp PLUS pos exp   { $$ = A_OpExp($1, A_plus, $4, $3); }
17
;

这里的意思是：

• pos 这个“空产生式 non-terminal”专门用来捕获当前位置
• 然后把这个位置作为 $3 传给 AST 构造函数
• 从而把 source position 存进相应的语法节点里

这样做的目的就是：

即使后面很多 phase 才发现错误，也能准确报到源程序中的相关位置。

1. Semantic actions 让 parser 不只是“认得句子”#

• parser 不只是判断合法 / 非法
• 它还可以在 parsing 时：
  • 求值
  • 建树
  • 更新符号表
  • 记录位置
  • 生成中间结果

2. Recursive descent 和 Yacc 都能承载 semantic actions#

• Recursive descent：
  • 语义值常通过函数返回值和副作用传递
• Yacc：
  • 语义值通过 $1, $2, …, $$ 以及语义值栈传递

3. LR parser 的 semantic action 顺序是确定的#

• reduction 顺序决定 action 顺序
• 本质上是对虚拟 parse tree 的 postorder traversal

4. Concrete parse tree 太“忠实”，但不够“好用”#

• 它保留了大量只为 parsing 服务的细节
• 冗余、耗内存、且强依赖 grammar

5. AST 是 parser 和后续 phase 之间更好的接口#

• 更简洁
• 更稳定
• 更适合 semantic analysis 和 IR generation

6. AST 节点通常要保存 source position#

• 因为后续 phase 发现错误时，lexer 可能早已到 EOF
• 所以需要在建 AST 时就把位置信息保存下来
