Lec9: 检测、分割、可视化与理解

视觉任务#

• 分类：整图输出一个类别。
• 语义分割：逐像素预测类别，不区分同类实例。
• 目标检测：输出可变数量的 $(\text{box},\text{class},\text{score})$。
• 实例分割：每个目标再输出一个像素掩码。

语义分割#

滑动窗口逐像素分类会重复计算重叠区域。FCN 用整图卷积一次输出 $C\times H\times W$ 分数图；困难是编码器下采样损失空间分辨率。

解决：编码器—解码器。编码器下采样获得语义与大感受野；解码器上采样恢复尺寸；末端逐像素交叉熵监督。

• 最近邻 / bed-of-nails：无参数上采样。
• 转置卷积：把输入值加权的卷积核写入更大输出并在重叠处相加；不是普通卷积的逆，可能有棋盘格伪影。

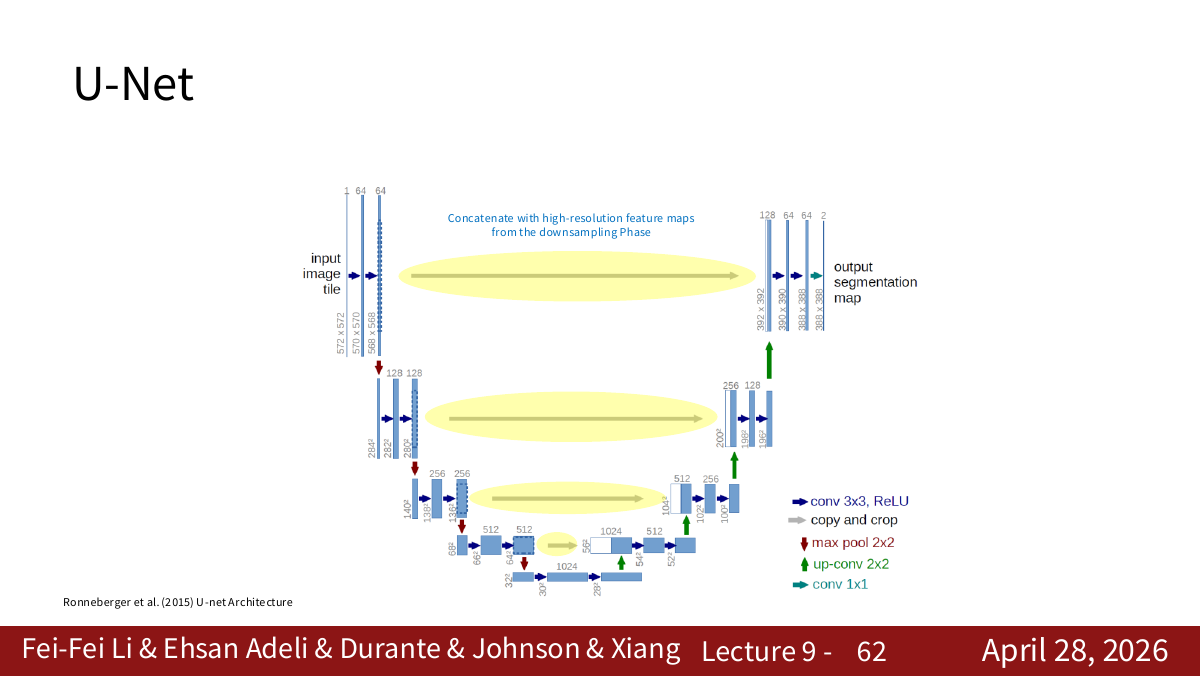

• U-Net：解码层拼接对应编码层的高分辨率特征，结合浅层定位细节和深层语义。

目标检测#

单目标定位用共享特征分出分类与框回归头：

两阶段：R-CNN 系列#

• R-CNN：外部方法提出约 2K 个 RoI；每个 RoI 独立跑 CNN，极慢。
• Fast R-CNN：整图先过 backbone，在特征图上 Crop + Resize 每个 RoI，复用卷积计算。
• Faster R-CNN：RPN 在每个特征位置的多种 anchor 上预测 objectness 和框偏移；RPN 取代外部 proposal。

单阶段：YOLO / SSD / RetinaNet#

在网格/多尺度特征图上直接预测类别、框偏移和置信度，速度快。密集背景造成类别不均衡，RetinaNet 用 focal loss 降低容易样本权重：

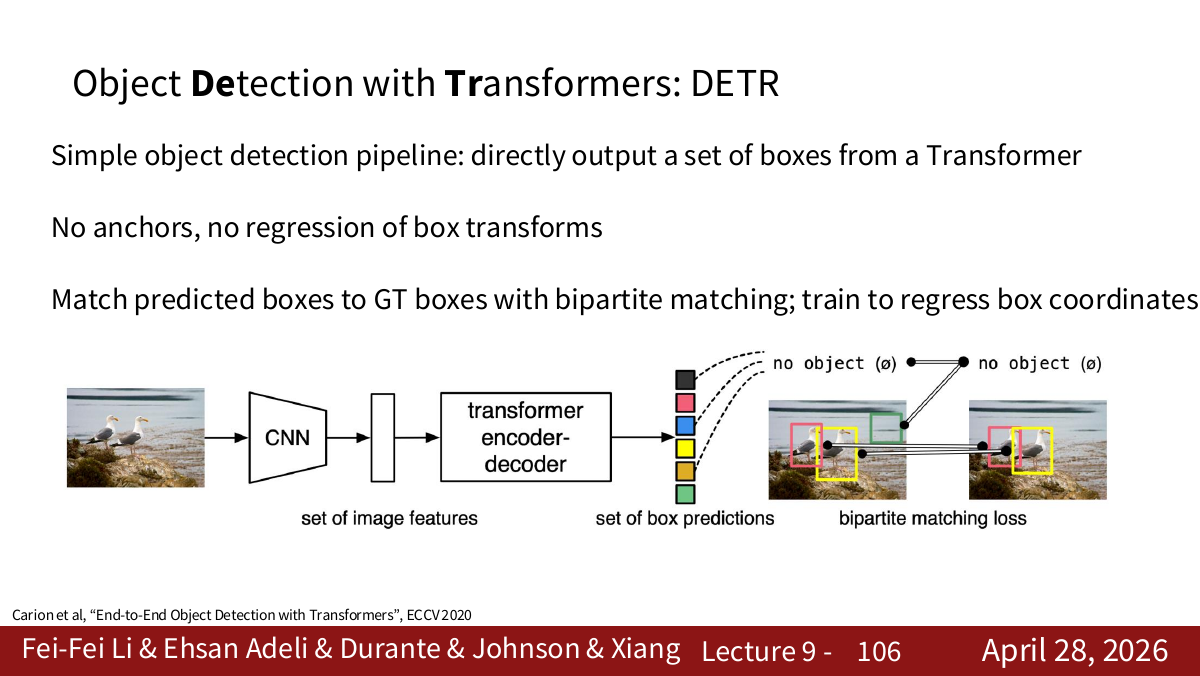

DETR#

固定数目的 object query 经 Transformer 直接产生一组框和类别；使用 Hungarian 二分图匹配对应预测框与 GT 框，因此不需要 anchor、proposal、NMS。

原始 DETR 训练慢、对小目标弱；多尺度特征和高效注意力是后续重点。

实例分割：Mask R-CNN#

在 Faster R-CNN 的每个 RoI 后加 mask head，预测 $C\times28\times28$ 掩码；仅对真实类别通道计算二元交叉熵。RoIAlign 用双线性插值而非 RoI Pooling 的整数坐标量化，避免掩码边界错位。

可解释性#

Saliency Map#

类别分数 $S_c$ 对输入像素的梯度绝对值表示局部敏感度：

它显示“改动哪里会影响分数”，不等同于严格因果解释。

CAM 与 Grad-CAM#

CAM 适用于最后卷积层接 GAP 和线性分类器：

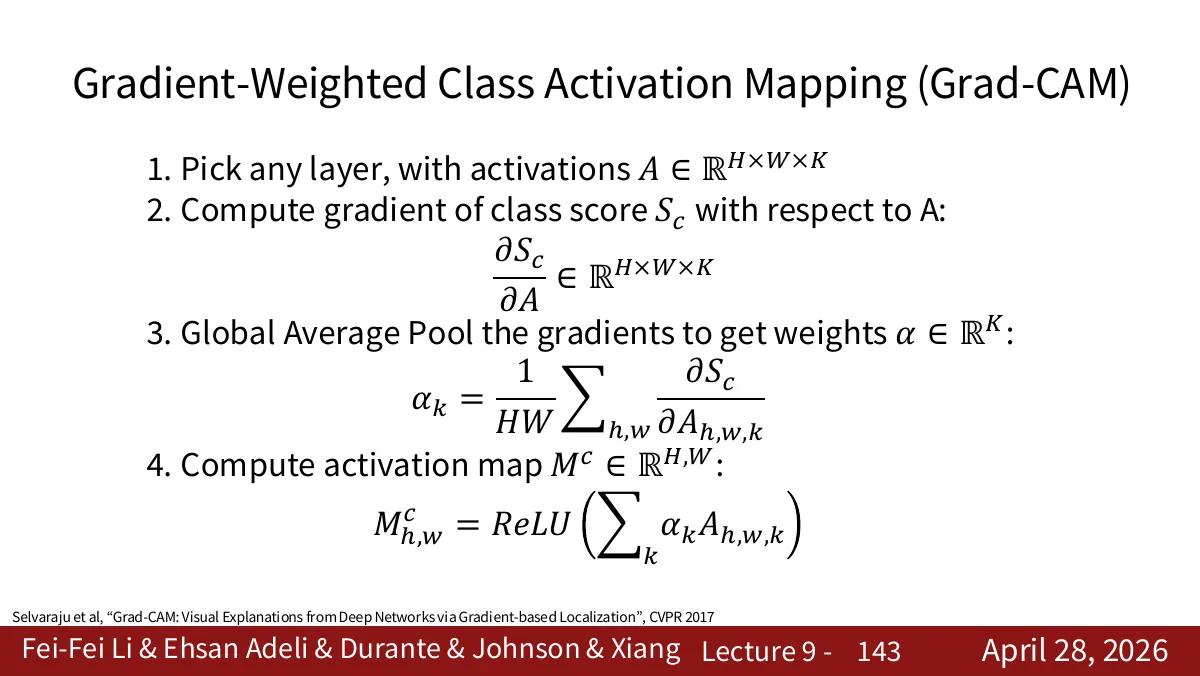

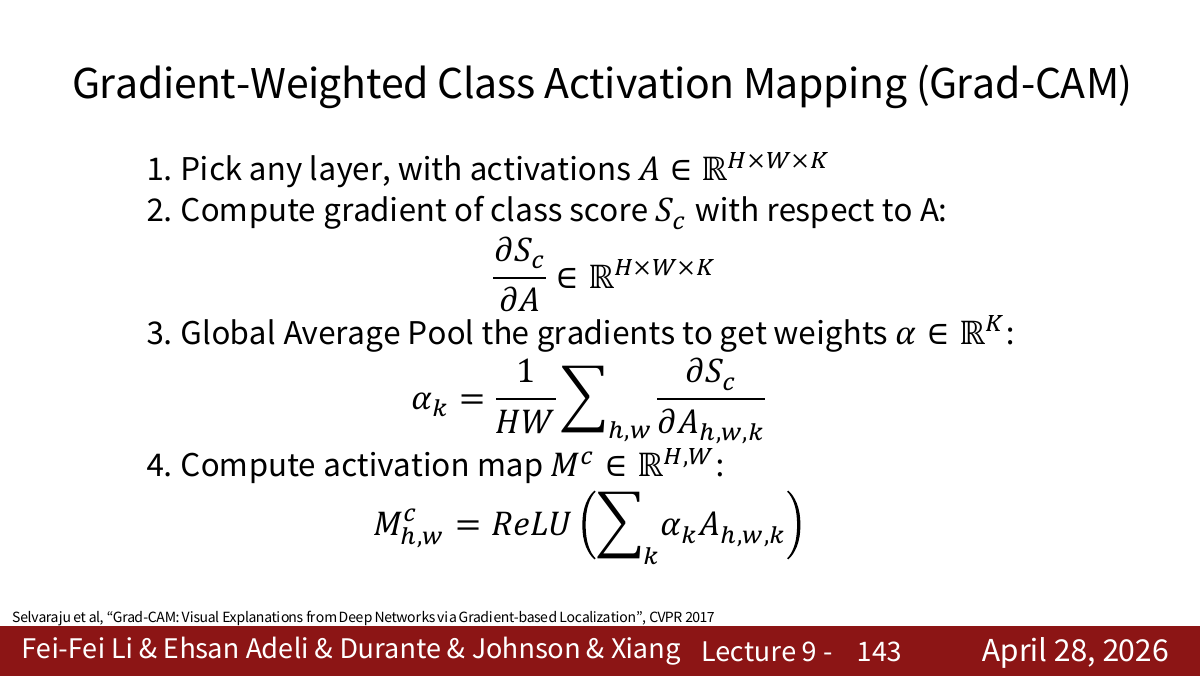

Grad-CAM 将任何层的梯度全局平均为通道权重：

要点#

• 分割：语义 + 高分辨率，核心是编码器—解码器与 skip connection。
• 检测：两阶段精度导向，单阶段速度导向，DETR 将检测设为集合预测。
• 实例分割：检测框内做 mask，RoIAlign 保证像素对齐。
• 解释图用于诊断模型，不应单独作为模型可靠性的证据。
